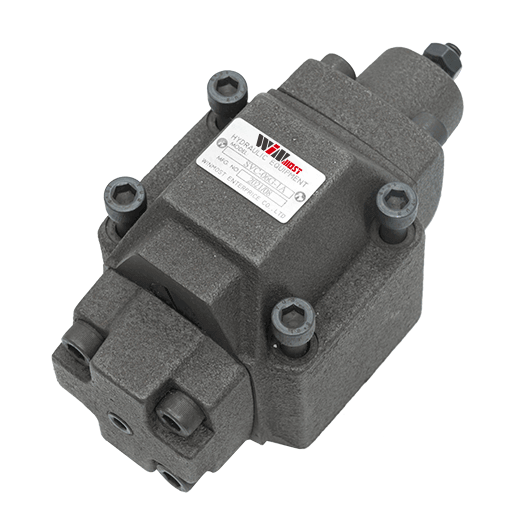

加入询问抗衡阀 - SVC
分享:
| 型式 | 压力调整范围(kg/cm²) | 定格流量(l/min) | 重量(kg) | ||
| 座垫型 | 配管型 | ||||
| SV-03G | SV-03T | 1：5~20 2：8~70 3：8~210 | 50 | 4.0 | 3.7 |
| SVC-03G | SVC-03T | 4.8 | 4.1 | ||
| SV-06G | SV-06T | 125 | 6.1 | 6.2 | |
| SVC-10G | SVC-06T | 7.4 | 7.81 | ||
| SV-10G | SV-10T | 250 | 11.0 | 12.0 | |
| SVC-10G | SVC-10T | 13.8 | 13.8 | ||

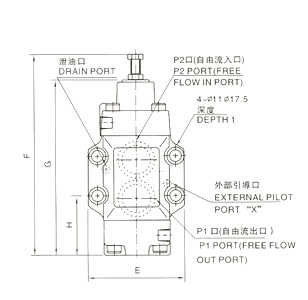

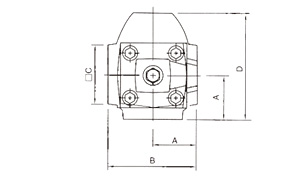

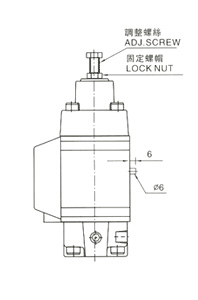

- SVC-03/06/10T 单位：mm

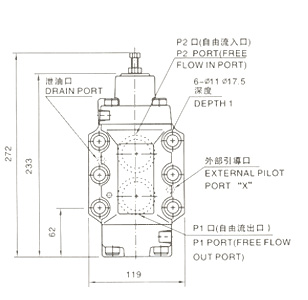

- SVC-03/06G

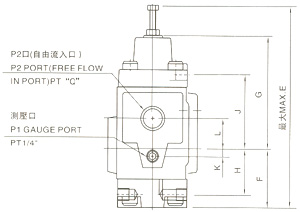

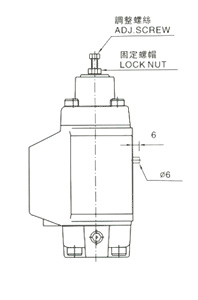

- SVC-10G
| 无逆止阀 | A型：低压用调压 | B型：顺序阀 | C型：顺序阀 | D型：卸载阀 |
| 导压、泄油形式 | 内部导压、泄油形式 | 导压、外泄油形式 | 外部导压、外部泄油 | 外部导压、内部泄油 |

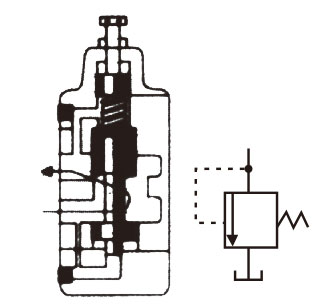

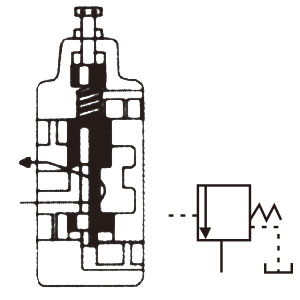

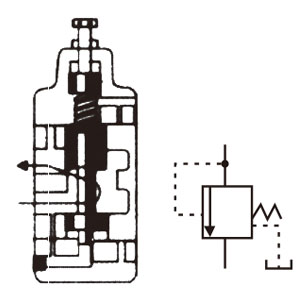

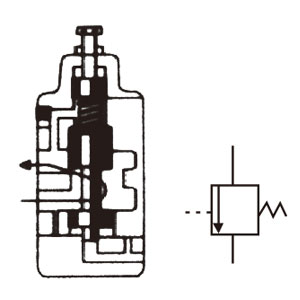

| 作动及油压记号 |  |  |  |  |
| 使用说明 | 利用内部引导压力超过设定的弹簧压以上时，平衡活塞轴上升，打开一次压与二次压的通路，二次压连接油槽，成为直接型放阀，唯此阀于油压回路中极少装置。 | 次序动作是依油压回路有二个以上分支回路此阀依回路之压力内部引导。使回路顺序动作，但如欲使二次压逆向自有流返一次压应使用附逆止式顺序阀。 | 内外部引导，其动作原理与作用与A型顺序阀相同。 | 此阀为四种型式中应用最广，大流量低压泵与小流量高压泵联合吐出量使油压缸快速，当油压缸到达压力增高时高压泵引导至卸载阀的压力使平衡活塞轴上升，低压泵吐出之流量卸返油槽，使油压泵无负荷。 |
| 无逆止阀 | A型：低压用调压 | B型：顺序阀 | C型：顺序阀 | D型：卸载阀 |
| 导压、泄油形式 | 内部导压、泄油形式 | 导压、外泄油形式 | 外部导压、外部泄油 | 外部导压、内部泄油 |

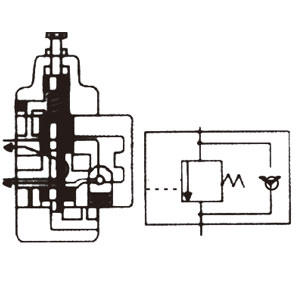

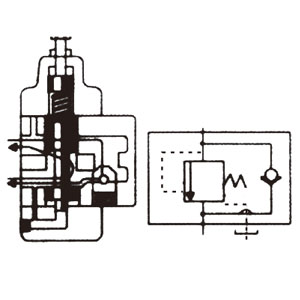

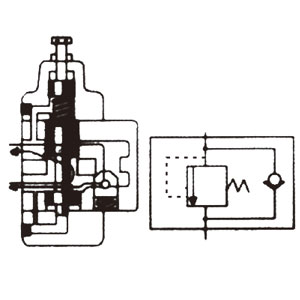

| 作动及油压记号 |  |  |  |  |
| 使用说明 | 抗衡阀亦称背压保持阀，作用于立型油压缸荷重大时，会自动下降或下降速度超过控制的速度，此阀对油压缸施加背压使荷重平衡下降， 上升时可利用内附逆止阀，压油逆向流通。 | 一个以上分歧回路时，此阀可依内部引导之压力使二个以上之油压缸，依次操作，内附逆止阀，压油可逆向流通，因此阀是内部引导故A缸动作尚未过工作压时B缸也能动作。 | 此阀作用与二型相同，内附逆止阀压油亦可逆向流通， 当A缸完成前进碰到工作物后外部才引导B缸开始动作。 | 此阀作用与二型相同内附逆止阀，压油亦右逆向流通，唯外部引导，当油压缸快速或荷重不一定时， 较不平衡，故不常使用。 |
