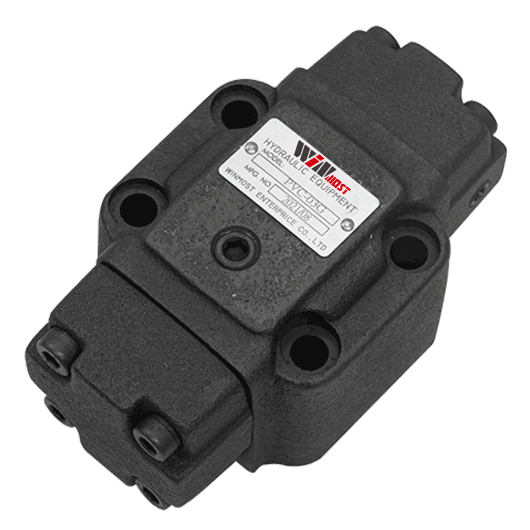

加入询问液控单向阀 - PVC
分享:
| 型式 | 最高使用压力(kg/cm²) | 定格流量(kg/cm²) | 启流压力(kg/cm2) | 重量(rpm) | ||
| 配管尺寸 | 座垫型 | T | G | |||
| PVC-03T | PVC-03G | 250 | 40 | 0.5 5 | 3.4 | 4.5 |
| PVC-06T | PVC-06G | 250 | 125 | 5.2 | 7.0 | |
| PVC-10T | PVC-10G | 250 | 250 | 11.6 | 12.0 | |
| 型式 | 安装螺丝 |
| PVC-03G | M10×70L 4pcs |
| PVC-06G | M10×80L 4pcs |
| PVC-10G | M10×90L 6pcs |

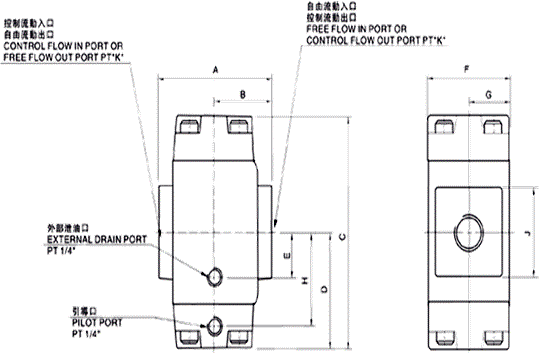

| Model | A | B | C | D | E | F | G | H | J | K |
| PVC-03T | 80 | 40 | 150.5 | 75 | 21 | 64 | 35.5 | 58 | 41 | 3/8" |
| PVC-06T | 99.6 | 49.8 | 174 | 84 | 26 | 73 | 38 | 68 | 65 | 3/4" |
| PVC-10T | 140 | 70 | 208 | 104 | 35 | 92 | 45 | 84 | 79 | 1-18/4" |

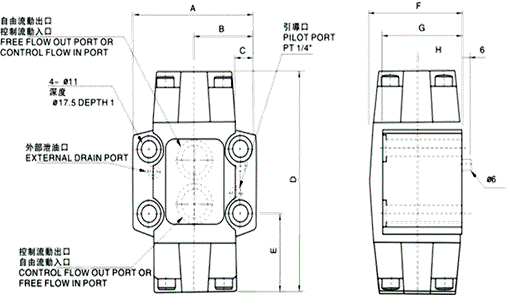

| 型式 | A | B | C | D | E | F | G | H |
| PVC-03G | 87.5 | 44.5 | 10 | 144 | 50.6 | 68 | 60 | 35 |
| PVC-06G | 102 | 51.0 | 11.3 | 174 | 57 | 80 | 70.5 | 40 |
| PVC-10G | 119 | 59.5 | 11.1 | 210 | 62 | 93 | 79 | 45 |
-

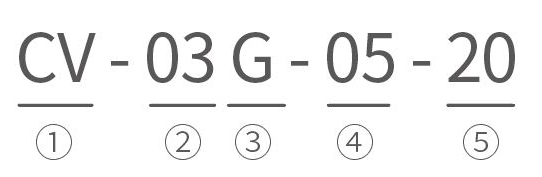

系列定义
SF：单联泵
PVC：液控单向阀
DSG：满油阀
SVF：碟式满油阀
-
公称通径
PVC：03 06 10
SG：16 24 32
SVF：32~200
-
安装方式
PVC：G：板式
T：配管式
SG F：法兰安装
-
开启压力
PVC：05 0.5kg/cm2
50:5kg/cm
